繼電器說明
外部輸入繼電器(X)
外部輸入繼電器(X)的功能

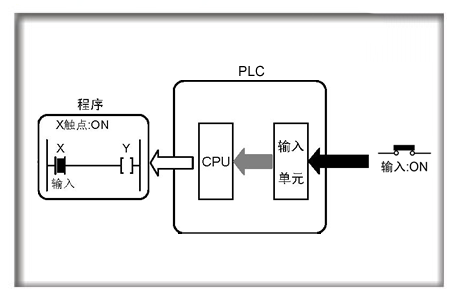

此繼電器由諸如限位開關或光電傳感器等外部器件向可編程控制器輸送信?。
使用的限制條件：
實際不存在的輸入的地址無法使用。
外部輸入繼電器的ON或OFF的狀態，不能利用可編程控制器中的程序進行修改。
對于一個外部輸入繼電器，在程序中的使用次數沒有限制。
外部輸出繼電器(Y)
外部輸出繼電器(Y)的功能

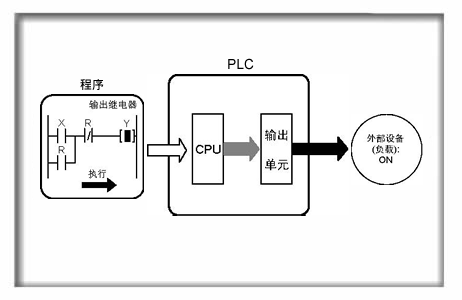

可以通過此繼電器輸出可編程控制器中程序的執行結果，啟動一外部設備(負載)，諸如電磁閥、控制面板或智能單元。
外部輸出繼電器的ON或OFF狀態作為控制信號輸出。
使用限定條件
不存在實際分配的外部輸出繼電器可以作為內部繼電器使用，但是不能被設為保持型數据。
作為触點使用時，對使用次數沒有限制。

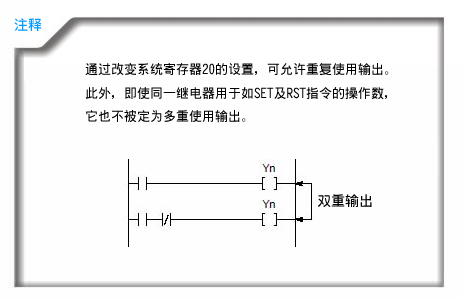

作為一項規定，當輸出繼電器被指定為OT或KP指令運算結果的目標輸出時，一般在程序中限定使用一次(禁止雙重輸出)。
內部繼電器(R)
內部繼電器(R)的功能

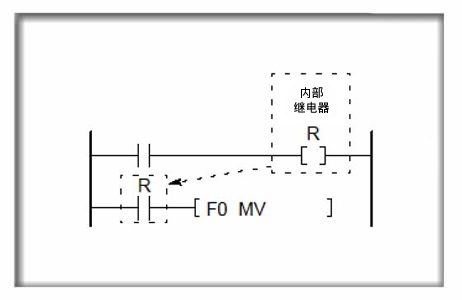

內部繼電器僅用于程序內部運算，ON或OFF狀態不會產生外部輸出。當內部繼電器的線圈受到激勵時，其触點即接通。
使用限制條件
作為触點使用時，對使用次數設有限制。
作為一項規定，當輸出繼電器被指定為OT或KP指令運算結果的目標輸出時，
一般在程序中限定使用一次(禁止雙重輸出)。
對于FP-C/FP2/FP2SH/FP3/FP10SH，如果在編程模式下，INITIALIZE(初始化)/TEST(測試)開關被置于上端(初始化端)，則全部內部編電器(R)會變為OFF。如果已被指定為保持型(見下頁)，內部繼電器(R)同樣會變為OFF。
非保持型繼電器和保持型繼電器
內部繼電器有兩類：非保持型繼電器和保持型繼電器。當電源斷開或由RUN.模式切換為PROG.模式時，
- 保持型繼電器會保持其ON或OFF狀態，并且當系統重新啟動時恢复運行。
- 非保型繼電器被复位。
對于FP0 C10/C14/C16/C32 和無日曆/時間功能的FP-e，非保持型和保持型繼電器編號如下：
頂目 |
非保持型 |
保持型 |
FP0 C10/C14/C16 |
R0∼R60F(976點) |
R610∼R62F(32點) |
FP-e |
||
FP0 C32 |
R0∼R54F(880點) |
R550∼R62F(128點) |

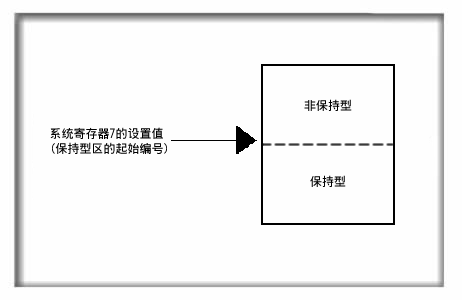

對于FP-C/FP-M/FP0 T32C/FPΣ/FP1/FP2/F2SH/FP3/FP10SH和帶日曆/時鐘功能的FP-e，系統寄存器7
可用于指定作為保持型或非保持型。如果用一個數字指定了保持型繼電器的起始點，那么，在該點之前的繼
電器將為非保持型，且之后的繼電器將為保持型。
保持型和非保持型的缺省設定狀態
机型 |
非保持型 |
保持型 |
FP10SH/FP2SH |
R0∼R499F(8000點) |
R5000∼R886F(6192點) |
FP3 |
R0∼R59F(960點) |
R600∼R97F(608點) |
FP2 |
R0∼R199F(3200點) |
R2000∼R252F(848點) |
FP-M C16T |
R0∼R9F(160點) |
R100∼R15F(96點) |
FP1 C14,C16 |
||
FP-M C20,C32 |
R0∼R9F(160點) |
R100∼R62F(848點) |
FP1 C24,C40,C56,C72 |
||
FP0 T32C |
R0∼R9F(160點) |
R100∼R62F(848點) |
FPΣ |
R0∼R89F(1440點) |
R900∼R97F(128點) |
FP-e |
R0∼R60F(976點) |
R610∼R62F(32點) |
特殊內部繼電器(R)
特殊內部繼電器的功能
特殊內部繼電器在特定條件下會變為ON或OFF。ON/OFF狀態不向外部輸出，僅在程序中起作用。
運行狀態標志：
用ON或OFF表示運行狀態。
- 運行(RUN)模式(R9020)
- 強制輸入/輸出(R9029)
- 鏈接站運行(R9060∼R906F)
- 每次掃描時交替ON或OFF(R9012)
- 比較指令的執行結果(R900A∼R900C)
- 高速計數器控制標志(R903A∼R903D)及其他
錯誤標志：
發生錯誤時變為ON。
- 運行錯誤(R9007, R9008)
- 共享存儲器存取錯誤(R9031)及其他
在特殊條件下變為ON和OFF的繼電器：
可在程序中選擇并使用相應的繼電器,實現所需條件
- 常開繼電器(R9010)
- 時鐘脈衝繼電器(R9018∼R901E)等
對于FP-C/FP2/FP2SH/FP10SH，如果在PROG.模式下,INITIALIZE(初始化)/TEST(測試)開關置于上端(初始化端)，則特殊內部繼電器R9000至R910F會變為OFF。但是,如果發生自診斷錯誤44或編號更小的錯誤,R9000∼R9008不會被清除。
