使用真空注意事頂

真空用元件選定上的注意

真空發生器和吸盤的個數

真空發生器和吸盤的個數		真空泵和吸盤的個數
1個真空發生器帶 1個吸盤是理想的	1個真空發生器帶多個吸盤的場合，1個工作件脫落。則真空度降低，其他工件也會脫落，可采取如下對策。 使用節流閥，使吸著和未吸著的真空度變化減小。 每個吸盤都設有真空切換閥，吸著失效時，閥切換，不影響其他吸盤的工作。	1個真空發生器帶1個吸盤是理想的。	1個真空發生器帶多個吸盤的場合，可采取如下對策。 使用節流閥，使吸著和未吸著的真空度變化減小。 利用真空罐及真空調壓閥來穩定氣源壓力。 每個吸盤都設有真空切換閥，吸著失效時閥切換，不影響其他吸盤的工作。

真空發生器選定上的注意

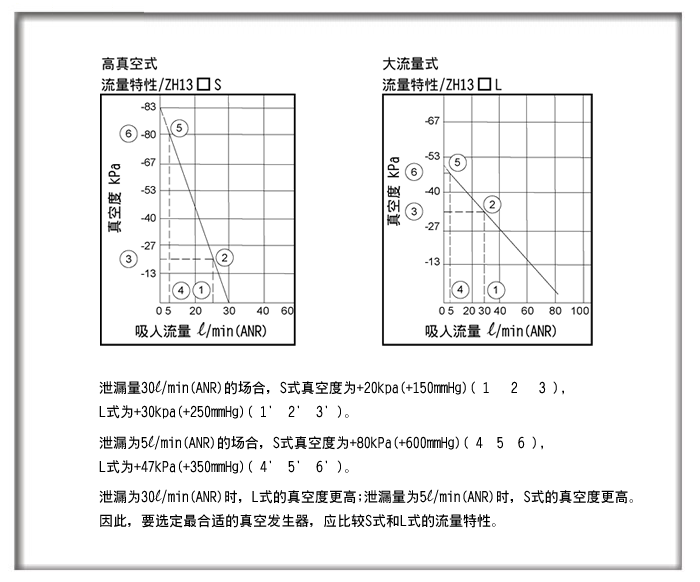

按真空發生器的流量特性，可分成高真空式(S式)和大流量式(L式)兩種。當吸著有泄漏的工件時，同樣泄漏量下，兩種真空發生器的真空度是不同的，選定時應注意。

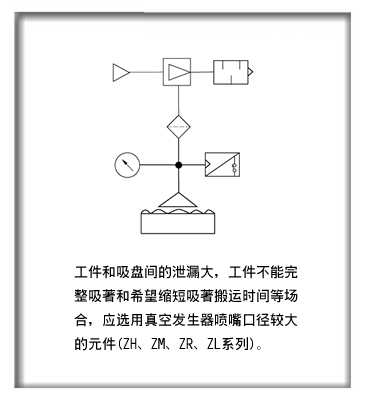

真空發生器噴嘴口徑選定上的注意

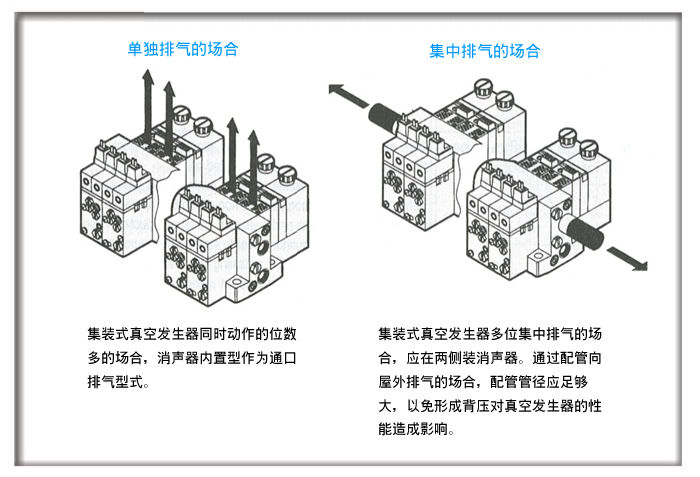

集裝式使用上的注意

吸盤選定上的注意

在使用壓力下確定吸盤直徑。使用壓力應設定在吸著後能保持穩定吸著的壓力。
吸著有泄漏工件的場合，吸著時的真空度一定要比最高真空度低。

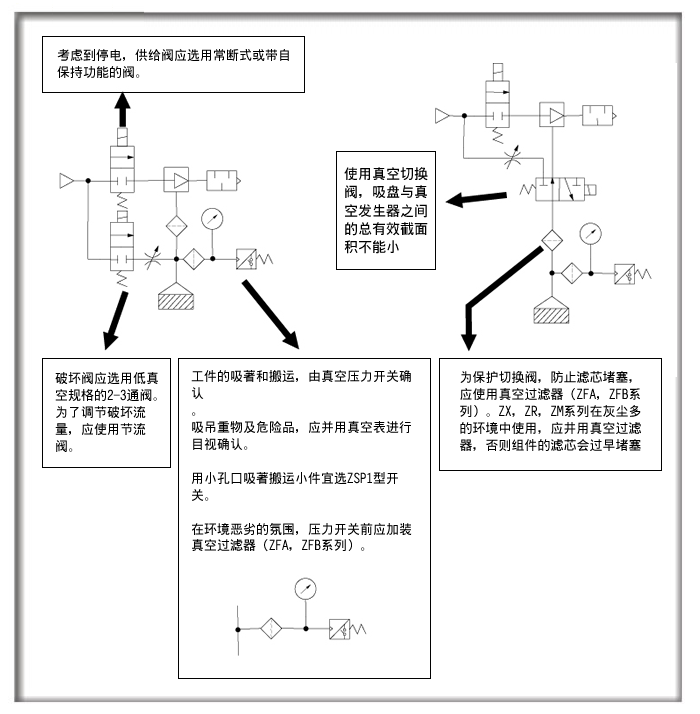

真空管路用元件選定上的注意

按真空發生器(或真空泵)的最大吸入流量決定真空過濾器的流通能力和切換閥等的有效截面積。有效截面積 應大於按下式求出的值。(真空管路中，元件串聯的場合，應按合成有效截面積計算。)
S=Qmax/11.1
S:有效截面積(mm²)
Qmax:最大吸入流量/min(ANR)

真空壓力開關(ZS系列)、真空表(GZ系列)

工作的吸著和搬運，應由真空壓力開關確認。吸吊重物或危險品時，還應關用真空表進行目視確認。
吸著電子零件或精密小零件的場合，吸著孔口Ø1左右的場合，按真空發生器(或真空泵)的能力，ON和OFF的壓力差變小。這種場合應使用遲滯小，精度好的吸著確認開關ZSP系列。但它不能用於檢測吸附能力大的真空發生器。故要使用合適的真空壓力開關。還有，真空發生器(或真空泵)的壓力保持穩定是必須的。

真空過濾器(ZFA、ZFB系列)

為了防止真空發生器的濾芯孔眼堵塞，保護真空側回路上的切換，應使用真空過濾器。
ZM、ZX、ZR系列在灰塵多的環境中使用真空過濾器ZFA、ZFB系列，否則組件的濾芯會過早堵塞。
